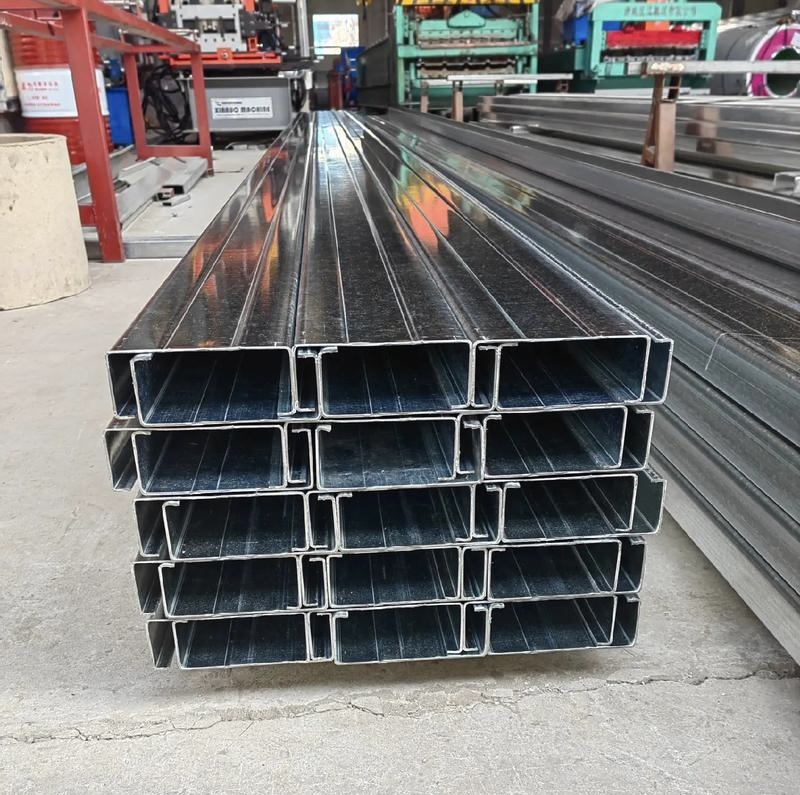

Traversă în formă de C | Traversă în formă de C galvanizată prin imersiune în fierbere, preformată la rece, pentru acoperiș, perete și susținerea panourilor fotovoltaice

1. Prezentare generală a produsului

C-Beam, cunoscut și sub denumirile de canal C sau purlin C, este un profil din oțel ușor cu margine lipite, obținut prin formare la rece. Fabricat prin rulare din benzi de oțel de înaltă calitate la temperatura ambientală, acest produs este realizat în strictă conformitate cu standardele naționale GB/T 6725-2017 și GB 50018 pentru structuri din oțel cu perete subțire, formate la rece. Cu precizie dimensională, o secțiune uniformă și lipsit de tensiuni reziduale de sudură, C-Beam reprezintă o alternativă optimizată, ușoară, la profilurile convenționale din oțel laminat la cald.

Gradele standard de materiale includ Q235B și Q355B. Variante personalizate cu performanțe ridicate sunt disponibile la cerere, printre care oțelul rezistent la impact la temperaturi joase Q355NL, oțelul de vreme Q355GNH și grade de oțel inoxidabil. Folosit larg în fabricile industriale, depozitele de stocare, stațiile de energie fotovoltaică și structurile prefabricate din oțel pentru infrastructura municipală, grinda C constituie un profilaj sigur pentru încărcările secundare și pentru învelitori în sistemele de construcții ușoare din oțel.

2. Specificații și parametri tehnici

Modele standard disponibile la magazie

În stoc se găsește o gamă completă de dimensiuni standard: C80, C100, C120, C140, C160, C180, C200, C220, C250, C300. Cifra indică înălțimea nervurii grinzii; de exemplu, C80 se referă la o înălțime a nervurii de 80 mm.

Interval dimensional

Înălțimea web: 80 mm–300 mm
Lățimea flanșei: 40 mm–80 mm
Marginea cu buze: 15 mm–20 mm (dimensiuni personalizate ale marginilor disponibile)
Grosimea peretelui: 1,5 mm–4,0 mm; plăci mai groase de peste 4,0 mm pot fi livrate cu sprijinul unei consultări tehnice
Lungime standard: 6 m, 9 m, 12 m. Sunt disponibile tăiere la lungime fixă personalizată, punționare de precizie și prelucrări cu forme speciale, pentru a se potrivi cu designele structurale ne-standard.

Tratament de suprafață anti-coroziv

Galvanizat prin imersiune în fierbere: Acoperire de zinc dublă față ≥180 g/m², cu o grosime medie pe o singură față până la 12,7 μm. Asigură o performanță stabilă anti-rust, susținând o durată de viață în exterior de 15–20 ani în condiții normale de mediu.

Rezervă de Aluzinc (AZ150): Realizat conform standardului ASTM A792, cu un strat de aliaj de aluminiu-zinc de 55%. Ofere rezistență deosebită la acizi, alcali și temperaturi ridicate, fiind ideal pentru mediile costiere cu aerosol de sare și pentru situații industriale grele cu agresivitate chimică.

Acoperire cu vopsea personalizată: Adoptă un sistem compozit de protecție anticoroziv, cu primă epoxidică bogată în zinc și strat de finisare. Economic eficient pentru aplicatii structurale interioare, cu opțiuni de culoare personalizabile care satisfac cerințele estetice ale proiectului.

3. Serviciu de prelucrare profundă personalizat

Ofrim noi servicii complete de prelucrare profundă de precizie, la cerere, pentru grinzi în formă de C. Întregul flux de lucru cuprinde tăierea cu lungime fixă pe mașini CNC, punționarea de precizie a mai multor tipuri de găuri (găuri rotunde, găuri cu fante, găuri eliptice) adaptate diverselor specificații de șuruburi, precum și îndoirea, dreptarea, aplicarea unui strat de protecție anticoroziv și ambalarea finală standardizată. Toate produsele finite sunt supuse unor toleranțe convenționale de ±1,0 mm, cu posibilitatea de a oferi toleranțe de înaltă precizie de ±0,5 mm pentru proiecte de standarde ridicate. Componentele prefabricate permit asamblarea directă prin șuruburi la locul de construcție, eliminând necesitatea de tăieri și prelucrări suplimentare și astfel sporind eficiența lucrărilor.

4. Avantajele principale ale produsului

Structură ușoară și costuri comprehensive mai reduse
În comparație cu profilul de canal laminat la cald tradițional, grinda în formă de C reduce greutatea proprie cu peste 30%, menținând o capacitate de încărcare egală sau mai mare. Astfel, se reduce eficient greutatea propriu-zisă a clădirii, se diminuă solicitarea fundațiilor și se reduc costurile generale de construcție ale proiectului.

Performanță mecanică stabilă și eficiență ridicată a rostirii
Formarea integrală prin rulare la rece oferă un rază de inerție mare și o rezistență globală excelentă la încovoiere și torsionare. Aceasta permite o distribuție mai largă a distanțelor dintre purline, reduce consumul total de oțel și optimizează distribuția solicitărilor structurale.

Montaj prefabricat și construcție mai rapidă
Toate componentele standard și personalizate sunt pre-găurite și prefabricate în fabrică. Întreaga construcție la locație se realizează prin asamblarea cu șuruburi, fără sudare pe loc sau tratament suplimentar de protecție împotriva focului, ceea ce scurtează semnificativ durata proiectului și îmbunătățește siguranța lucrărilor.

Anti-corozie multi-scenariu și adaptabilitate puternică
Soluțiile diversificate de tratament al suprafeței se adaptează mediilor seci de interior, umede industriale și cu aerosol marin. Profilul menține un comportament fizic stabil, fără ruginire, deformare sau eșec structural, în timpul funcționării pe termen lung la exterior.

Precizie în dimensiuni mari și bună interschangabilitate
Toleranța de fabricație unificată și dimensiunile standardizate asigură o mare interschimbabilitate a pieselor. Produsul se potrivește perfect cu sistemele prefabricate de construcții din oțel ușor și cu proiectele de susținere fotovoltaică la scară mare, sprijinind construcțiile standardizate și modulare.

5. Scenarii de aplicare

Structuri industriale din oțel: Structuri industriale din oțel: Se folosesc ca rafe de acoperiș, grinzi de perete și cadre de susținere secundare pentru ateliere industriale, depozite industriale și clădiri logistice. De asemenea, furnizăm servicii profesionisteMembrană impermeabilă TPOpentru soluții de impermeabilizare a acoperișurilor.

Proiecte de energie regenerabilă PV: Folosit larg pentru componentele de susținere structurală și auxiliare ale suporturilor fotovoltaice de acoperiș și ale sistemelor de stații solare montate pe teren.

Clădiri prefabricate din oțel ușorSe aplică la cadrele principale, precum și la structurile de închidere ale pereților și acoperișului pentru vile din oțel ușor, case container și clădiri modulare prefabricate.

Depozite și structuri de susținere mecanică: Potrivit pentru cadrele rafturilor de stocare, suporturile fundației echipamentelor și structurile de grinzi secundare ale platformelor de operare din oțel.

Inginerie auxiliară municipală: Ideal pentru acoperișuri exterioare, adăposturi de parcare, coridoare pietonale, adăposturi la stațiile de autobuz și proiecte mici de structuri metalice paisajistice.

6. Livrare, Ambalare și Suport de Serviciu

Livrare din stoc: Toată gamă de grinzi C galvanizate standard este disponibilă în stoc suficient, cu livrarea organizată în termen de 2–5 zile lucrătoare.

Termen de prelucrare personalizat: Grosimea personalizată, prelucrarea prin găurire specială și produsele cu dimensiuni nestandard necesită 7–12 zile lucrătoare de la confirmarea comandii.

Soluție de împachetare: Ambalaj standard cu întărire la skid pentru a preveni deformarea. Susține transportul terestru intern și ambalajul standardizat pentru transportul maritim în scopuri de export.

Asigurarea calității: Certificatul complet de testare al uzinei, rapoartele de verificare a stratului galvanizat și setul complet de documente de calitate sunt furnizate pentru a susține inspecția și acceptarea proiectelor la nivel global.

7. Câteva întrebări frecvente

Întrebare 1: Care sunt diferențele între profilul C și profilul obișnuit din oțel laminat la cald?
A1: Grinda C este un tip de oțel ușor, formata la rece cu pereți subțiri, care prezintă greutate mai redusă și cost mai scăzut; este utilizată în principal pentru încadrarea clădirilor și pentru structurile de susținere secundare. Are o design cu găuri preforate, ce permite asamblarea rapidă prin buloane. În schimb, grinda tradițională din oțel profilat la cald se caracterizează printr-o rigiditate globală mai mare și printr-o greutate mai mare, fiind folosită în principal pentru grinzi și coloane principale de suportare a sarcinilor.

Q2: Puteți personaliza lungimea grinzii și pozițiile găurilor conform planurilor?
A2: Da. Susținem personalizarea completă bazată pe desene, inclusiv lungimea de tăiere arbitrară, intervalele personalizate între găuri și pozițiile speciale ale găurilor. Toate operațiunile de prelucrare profundă sunt efectuate în fabrică, astfel încât instalarea la locul de montare poate fi realizată direct.

Q3: Care este tratamentul de suprafață cel mai potrivit pentru utilizarea în aer liber?
A3: Galvanizarea prin clocotire convențională este adecvată pentru mediile exterioare obișnuite. În zonele costiere și în medii cu coroziune intensă, cauzată de activități industriale grele, se recomandă aplicarea unui strat de aluzinc sau a unei galvanizări cu conținut ridicat de zinc (≥275 g/m²) pentru o durată de viață mai lungă.

Q4: Cum aleg între grinda C și grinda Z?
A4: Traversa C este potrivită pentru pante ale acoperișului ≤5°, cu o structură simplă și o montare ușoară. Traversa Z oferă o legătură prin suprapunere la capete, asigurând o portanță continuă, adaptându-se unor pante ale acoperișului cuprins între 5° și 20°. Alegerea finală trebuie să respecte cerințele reale ale proiectării structurale și parametrii inclinației acoperișului.

8. Resum de produs

Fabricat conform standardelor naționale GB/T 6725-2017 și GB 50018, grinda în formă de C a noastră folosește ca materiale standard oțelul Q235B și Q355B, cu opțiuni de rezistență la temperaturi joase, impermeabilitate și oțel inoxidabil pentru condiții speciale de lucru. Această structură ușoară din oțel prelucrat la rece, cu precizie ridicată, se caracterizează prin designul ușor, rezistența excelentă la îndoire și performanțe structurale stabile. Echipată cu mai multe tratamente anti-corozive și cu servicii complete de prelucrare profundă la fabrică, este utilizată extins pentru grinzi de acoperire ale structurilor metalice, grinzi de ziduri și sisteme de susținere fotovoltaice, oferind o soluție structurală economică și sigură pentru proiectele globale din domeniul industrial, al energiei noi și al prefabricatului municipal.
